Structure en pierre massive, Groupe scolaire de Bruyère sur Oise, Études d’Exécution

previous arrow
20-BSO_9
Façade principale
IMG_20240104_160629
Visite carrière
Visite carrière
next arrow


Construction d’un groupe scolaire et d’une cuisine centrale à Bruyère-sur-Oise.

Études d’exécution des murs en pierre massive porteuse d’un groupe scolaire à Bruyère-sur-Oise. Réalisation des calculs (Stabilité des voiles, trumeaux, linteaux, calcul non linéaire des plates-bandes et des arcs) et étude de l’appareillage (calepins, plan de débit, entre autres). Mission en sous traitance de Philippe d’Art, tailleur de pierre.

Mission KAIRN : Études d’exécution et calepinage du lot pierre massive.

Maitrise d’Œuvre : TRACKS architectes, BatiSerf MOE structure

Maîtrise d’ouvrage : Ville de Bruyère-sur-Oise

Tailleur de pierre : Philippe d’Art

Phase : Travaux

Projet livré en 2022

Façade en pierre massive autoportante, rue des Cévennes, Paris, Études d’Exécution

previous arrow
next arrow


Construction de neuf logements sociaux et de locaux commerciaux avec façade en pierre massive autoportante rue des Cévennes à Paris, nominé à l’équerre d’argent 2022.

Mission KAIRN : Études d’exécution pour la tenue structurelle des façades en pierre massive autoportante. Stabilité des voiles, trumeaux, linteaux et calcul non linéaire des plates-bandes. Malgré une apparente simplicité la façade est constituée de plusieurs bancs de pierres et mortiers différents.

Maîtrise d’ouvrage : RIVP

Maîtrise d’œuvre : Raphaël Gabrion

Entreprise générale : AMT

Tailleur de pierre : Philippe d’Art

Projet livré en 2021

Réaménagement d’une maison, Paris, Maîtrise d’Œuvre complète

Projet :  Réaménagement du rez-de-chaussée d’une maison en R+1 avec combles et cave:

  • Dépose des cloisons ;
  • Reprise en sous œuvre avec renforts métalliques ;
  • Déplacement de la cheminée et de son conduit ;
  • Ouverture dans le plancher bas pour passage de gaines ;
  • Ouverture dans le mur entre l’entrée et la future cuisine.

Réaménagement des combles:

  • à voir

Mission structure : Mission MOE complète sur les études structure

Mission architecte : Conception de la cuisine

Maîtrise d’ouvrage : Particuliers

Phase : Livré

Année : 2021

Expérimentation scientifique avec Engie, Paris La Défense, Maîtrise d’Œuvre complète et Études d’Exécution

previous arrow
21-ENGIE

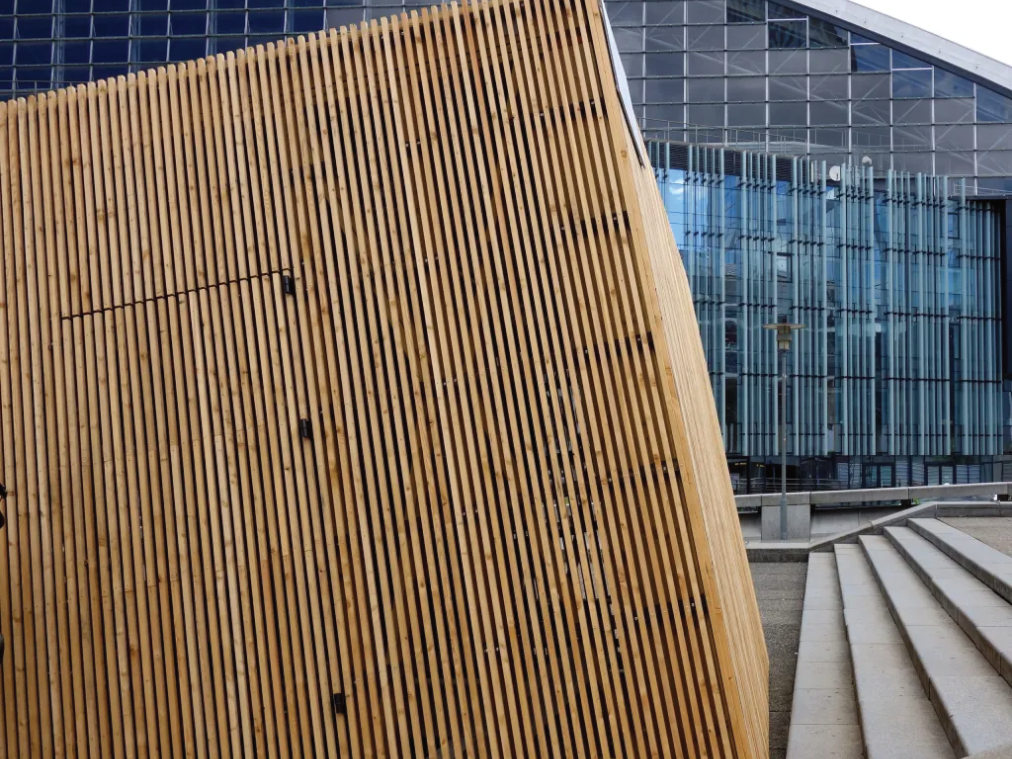

Abri livré
Abri sans bardage
Ilot frais à gauche (conception SETEC IDEAS) Abri à droite (conception KAIRN)
KAIRN-A Axonométrie de l’ossature bois
KAIRN-A Axonométrie Eclatee
next arrow


 Îlot frais à Paris La Défense : expérimentation scientifique de refroidissement de l’air sans création de chaleur

Projet : Engie Lab Crygen a développé une solution expérimentale de refroidissement grâce à des panneaux échangeant directement par rayonnement avec la voute céleste. Afin de tester et de faire connaitre ce dispositif, Engie a souhaité concevoir un dispositif éphémère et réutilisable, installable dans l’espace public. Ce dispositif comprend deux parties :

  • Un système d’ombrière avec banc intégré, que Engie possédait déjà.
  • Un bloc technique comprenant 30m² de panneaux et divers équipements dont certains assez volumineux.

Mission Kairn

La mission de KAIRN était triple. Tout d’abord, dans le cadre de l’expérimentation à la Défense, il fallait choisir l’emplacement des différents équipements dans l’espace mis à disposition, en prenant en compte les flux de piétons et les vues créées par ces objets lors du cheminement sur le parvis de la défense. Ensuite, il fallait vérifier que l’ensemble des éléments de la dalle de la défense pouvait supporter sans désordres le poids des équipements. Pour finir, il fallait concevoir le bloc technique à partir d’une page blanche.

La proposition de KAIRN permet de concilier le volume important nécessaire au bloc technique avec le besoin que celui-ci n’éclipse pas l’ombrière dans la composition créée par cet ensemble. En effet, le public doit être attiré par l’ombrière et être tenté d’aller s’y asseoir, afin de bénéficier du froid qui en émane. Les équipements les plus haut ont donc été placés à l’opposé de l’ombrière, puis les 30m² de panneaux ont été disposés en pente douce en direction de l’ombrière, afin d’être visibles depuis cette dernière, et que l’usager comprenne le lien entre les deux objets. Un bardage en mélèze simple, rappelant celui de l’ombrière, a été placé autour du bloc technique, de manière là encore à créer une unité sans que les objets n’entrent en concurrence.

L’ensemble des études du bloc technique, de la conception à l’exécution en passant par le phasage, a été pris en charge par KAIRN.

Maîtrise d’ouvrage : ENGIE Solutions

Charpente bois : Barcque Charpente

Projet livré en 2021

Lettrage de la station de métro Saint-Germain-des-Prés, Paris 6ème, Conception structure et Études d’Exécution

previous arrow
Quai de la station
Décomposition du système d’ancrage
Script de modélisation et de calcul des lettres
next arrow


Lettrage de la station de métro de la ligne 4 Saint-Germain-des-Prés par de grandes lettres en tôle métallique.

Projet : La RATP a confié à La Fabrique de l’Est la conception d’une fresque culturelle intitulée « Le Mythe Saint-Germain : un lexique amoureux ». Cet aménagement met à l’honneur des personnalités, illustres ou parfois méconnues, qui ont contribué à écrire l’histoire du quartier : Boris Vian, Jacques Prévert, Marguerite Duras, Amélie Nothomb, mais aussi Roland Topor ou encore Sonia Delaunay.

Le dimensionnement des tôles a été réalisé à l’aide d’un algorithme d’optimisation génétique multicritère permettant de tester toutes les configurations de cas de charge accidentelle possibles et de limiter le nombre d’ancrage par lettre. Les ancrages permettent un réglage du décalage de la lettre par rapport à la voûte afin de garantir l’alignement parfait des lettres tout en s’adaptant à l’irrégularité de la voûte.

Mission KAIRN

KAIRN s’est occupé de la modélisation géométrique 3D des lettres en tôle afin que leur profil épouse la courbe de la voûte existante du métro, ainsi que de la conception des ancrages dans la voûte et du dimensionnement des tôles afin de garantir la stabilité structurelle de l’ensemble face aux charges accidentelles.

Le dimensionnement des tôles a été réalisé à l’aide d’une modélisation paramétrique utilisant un algorithme d’optimisation génétique multicritère permettant de tester toutes les configurations de cas de charge possibles et de limiter le nombre d’ancrage par lettre. Les ancrages permettent un réglage du décalage de la lettre par rapport à la voûte afin de garantir l’alignement parfait des lettres tout en s’adaptant à l’irrégularité de la la voûte sur tout le linéaire de la station.

Maîtrise d’ouvrage : RATP

Design : La Fabrique de l’Est

Projet livré en 2021

Salle d’escalade, Toulouse, Maîtrise d’Œuvre complète

Mission KAIRN : Maitrise d’œuvre architecturale et structure, étude d’exécution des fondations.

Maîtrise d’ouvrage : Arkose

Projet livré en 2019

Réaménagement de combles, rue du faubourg du Temple, Paris, Maîtrise d’Œuvre complète

previous arrow
Escalier sur-mesure_Ouverture de la charpente avantaprès
Structure durant travau_Détail technique
Verrière en bois peint installée
Verrière en bois peint installée2
Vue 3D de la chambre
Vue 3D du séjour
next arrow


Projet :Réaménagement d’un appartement boulevard du Temple afin de rendre plus pratique l’utilisation des combles.

Remplacement de la charpente bois par une charpente métallique afin de libérer un espace en mezzanine, architecture d’intérieur. Notre intervention a permis de joindre les deux espaces afin de remplacer les échelles par un escalier plus confortable et sécurisé. Du mobilier sur-mesure a été installé afin d’aménager une chambre et un petit salon dans la mezzanine.

Mission Kairn : Conception et étude d’exécution.

Maîtrise d’ouvrage : Privée

Projet livré en 2019

Salle d’escalade, Annemasse, Maîtrise d’Œuvre structure et Études d’Exécution

previous arrow
next arrow


Projet : Aménagement d’une salle d’escalade dans une halle métallique existante

Mission Kairn : Dimensionnement de structures métalliques et bois de 200 à 3000m² y compris en zone sismique, contrôle et renforcements de structures existantes pour y accrocher les structures d’escalade, contrôle des façades et verrières, dimensionnement des fondations, reprises en sous-œuvre.

Maîtrise d’ouvrage : Arkose

Maîtrise d’œuvre :  Agence Baehr & Landau

Projet livré en 2018

Salle d’escalade, Paris, Maîtrise d’Œuvre structure et Études d’Exécution



Projet : Réalisation et renforcement d’un plancher de trémies et de reprises en sous-œuvre diverses pour une salle de blocs d’escalade

Mission Kairn :contrôle et renforcements de structures existantes pour y accrocher les structures d’escalade, remplacement d’un plancher, reprises en sous-œuvre.

Maîtrise d’ouvrage : Arkose

Phase : Livré

Année : 2019

Surélévation et restructuration lourde d’une maison, Paris, Maîtrise d’Œuvre structure et Études d’Exécution

previous arrow
Avant-Après
Intérieur fini
Démolition de mur porteur
Aspect final du mur
Démolition de mur porteur2
Axo structure trémie
Intérieur fini2
Modèle de calcul de la surelevation_Coupe technique
next arrow


Projet : surélévation de deux étages en ossature bois avec réalisation d’un toit terrasse accessible et mise en place d’un ascenseur dans une gaine maçonnée

Mission : Étude d’exécution de plusieurs ouvertures dans des murs maçonnés existants (reprise en sous-œuvre avec une structure métallique). Conception et étude d’exécution.

Maîtrise d’ouvrage : Privée

Architecte : Denis Martinet

Projet livré en 2020
