Construction d’un immeuble de bureau au dessus d’ateliers existants, Montpellier, Maîtrise d’Œuvre structure

Projet : Opération de bureaux et d’un ensemble de services au rez-de-chaussée (restaurant, ateliers d’artistes, espace multi-fonctionnel) en surélévation des ateliers de l’ancienne École d’Application de l’Infanterie, ZAC de la cité créative.

Mission structure : Mission MOE complète sur les études structure

Maîtrise d’ouvrage : SERM

Architectes : Antonini architectes et associés

Phase : APD

Année : concours gagné en 2022, en cours d’études

Plateaux d’entreprises sur le toit d’un parking, Le Pré-Saint-Gervais, Maîtrise d’Œuvre structure

previous arrow
Perspective
Axonométrie
Détail d'assemblage
Modèle de calcul
next arrow



Projet : Afin de valoriser la surface d’une toiture de parking aujourd’hui occupée par une halle de tennis inutilisée, la RIVP a missionné notre groupement de MOE afin de réaliser des espaces de bureaux. La valorisation de cet espace existant nécessite alors des travaux structurels important dans le parking en exploitation (structure béton armé). KAIRN a analysé et dimensionné ces renforts par la mise au point d’un diagnostic précis (cahier des charges des intervenants, pilotage de leurs opérations, analyse et conclusion quant à la faisabilité du projet) et a proposé les renforts les moins nuisibles pour les occupants.

Mission : Maitrise d’œuvre structure

Maîtrise d’ouvrage : RIVP

Architectes : FROM

Phase : DCE (2023)

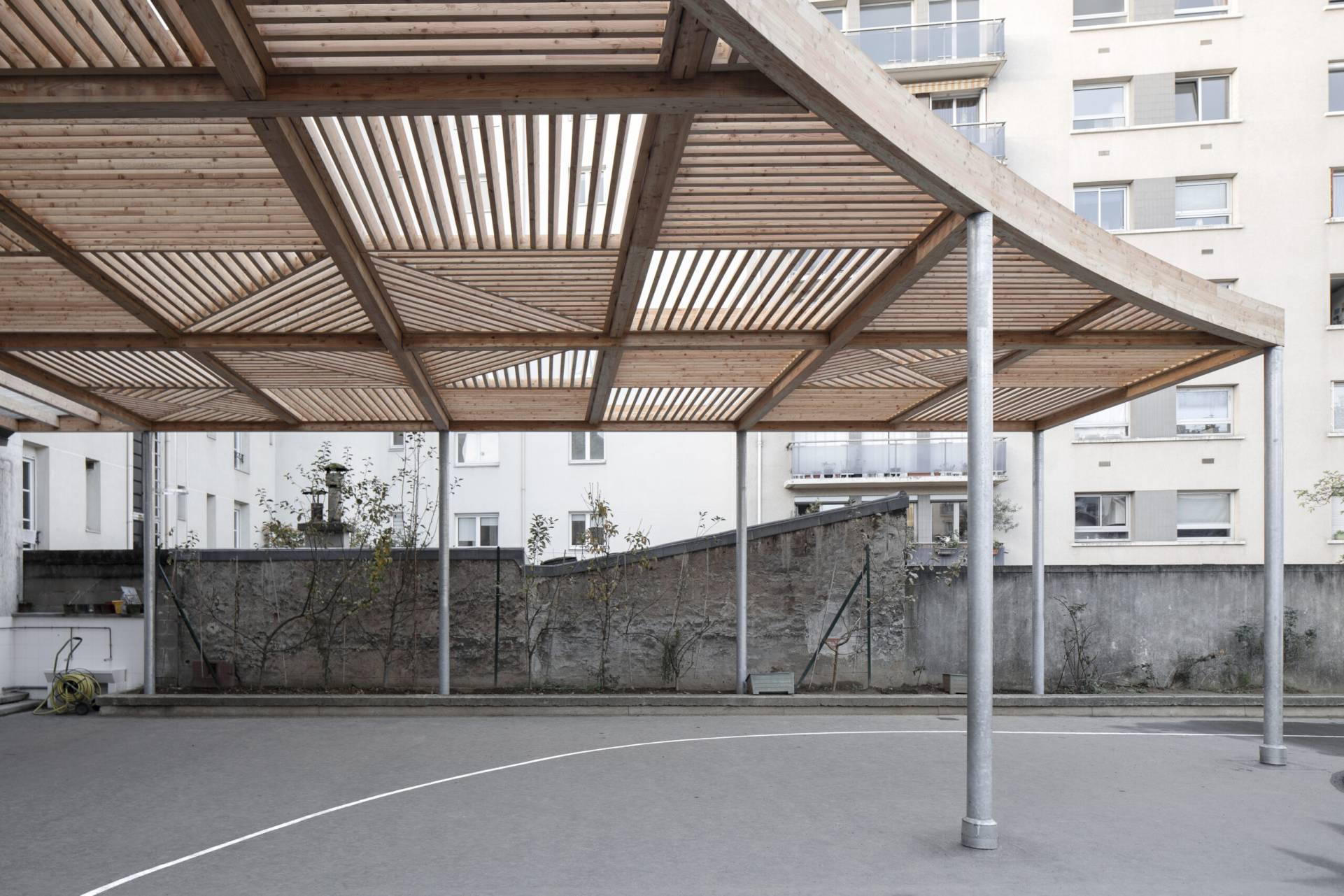

Ombrière pour une cour d’école sur le toit d’un gymnase, Paris, Maîtrise d’Œuvre complète

previous arrow
next arrow


Crédits photos Juliette Alexandre

Projet : Consciente des risques que peuvent faire courir les pics de chaleurs aux enfants, la mairie de Paris à lancé un programme de travaux visant à réduire l’impact des canicules sur la température de cours d’écoles souvent très impactées.

Mission : KAIRN, mandataire, et MATCH ont eu pour mission de créer de l’ombre dans une cour située sur le toit d’un gymnase des années 70, en cœur d’îlot, rue du Surmelin. La proposition retenue vient concilier les questions d’orientations solaire et les contraintes d’ancrage structurel du projet dans l’existant pour créer une ombrière en bois partiellement attachée au réfectoire qu’elle vient prolonger, et partiellement posé sur le toit du gymnase.

Un jeu de poutres courtes inspiré des nexorades a permis de couvrir 200m² sans poteaux intermédiaires, avec des poutres de moins de 9m de long, plus faciles à approvisionner sur site. Les capacités mécaniques du matériau ont été exploitées à leur maximum afin de garder la simplicité d’aspect de cette ombrière et de limiter la hauteur des sections malgré les grandes portées de surface couvertes.

L’emploi du mélèze purgé d’aubier résistant naturellement aux intempéries sans traitements rend le projet simple, composé de seulement deux matériaux en comptant l’acier galvanisé des poteaux et des assemblages. Cette sobriété de matériau simplifiera l’entretien à long terme. De plus, le bois ne transmettant pas la chaleur par rayonnement, la zone ombragée du projet est protégée des pics de chaleurs même lorsque la structure a été exposée au soleil toute la journée.

Architecte co-traitant :  MATCH

Entreprise :  Barcque Charpente

Fournisseur : Simonin

Maîtrise d’ouvrage : DASCO – Ville de Paris

Projet livré en 2022

Façades sous ATEx du hall B de l’aéroport de Bordeaux, Maîtrise d’Œuvre complète

previous arrow
Façade ville extérieure
Façade ville intérieure
Façade piste extérieure
Modèle de calcul du raidisseur - Façade côté piste
Façade piste intérieure, détail de raidisseur en pied
Façade ville extérieure
Chantier
Essai en soufflerie
Plan des façades
next arrow



Projet : Remplacement complet des façades par des nouvelles façades VEA non traditionnelles sous ATEx

Mission KAIRN : KAIRN mandataire et 1PAX ont eu pour mission de mener un diagnostic exhaustif des causes des sinistres subits par les façades existantes « non traditionnelles » VEA datant de 1995. Ces dernières, mises en œuvre lors de la construction de l’aéroport conçu par Paul Andreu, subissaient régulièrement des casses spontanées des raidisseurs en verre structurel.

Après les causes identifiées, plusieurs solutions de remplacements ont été proposées. Kairn et 1PAX ont ensuite développé la solution retenue et préparé le travail pour l’ATEx nécessaire aux nouvelles façades.

Architecte co-traitant : 1PAX

Maîtrise d’ouvrage : Aéroport de Bordeaux Mérignac (ADBM)

Projet livré en 2023



Structure en pierre massive, Groupe scolaire de Bruyère sur Oise, Études d’Exécution

previous arrow
20-BSO_9
Visite carrière
Visite carrière
next arrow


Projet : Construction d’un groupe scolaire et d’une cuisine centrale à Bruyère-sur-Oise.

Études d’exécution des murs en pierre massive porteuse d’un groupe scolaire à Bruyère-sur-Oise. Réalisation des calculs (Stabilité des voiles, trumeaux, linteaux, calcul non linéaire des plates-bandes et des arcs) et étude de l’appareillage (calepins, plan de débit, entre autres). Mission en sous traitance de Philippe d’Art, tailleur de pierre.

Mission KAIRN : Études d’exécution et calepinage du lot pierre massive.

Maitrise d’Œuvre : TRACKS architectes, BatiSerf MOE structure

Maîtrise d’ouvrage : Ville de Bruyère-sur-Oise

Tailleur de pierre : Philippe d’Art

Phase : Travaux

Projet livré en 2022

135 logements collectifs en pierre massive à Villejuif, Maîtrise d’Œuvre structure

previous arrow
next arrow


Projet : Cette opération de 135 logements à Villejuif marie le matériaux béton, habituel sur ces opérations, et l’utilisation de pierre massive en façade, omniprésente dans le bâti parisien jusqu’à la fin de la première moitié du XXème siècle mais tombée en désuétude depuis.

Mission : KAIRN est responsable de la conception structure au sein du groupement de maîtrise d’œuvre.

Maîtrise d’ouvrage : SPIRIT et BPCC

Architectes : Atelier Martel et FROM Architectes

Phase : DCE (2023)

Construction d’une ludomédiathèque, Herblay sur Seine, CET et Calepinage de la pierre massive

previous arrow
Calepin 3D
Calepin 3D
next arrow


Mission KAIRN : Études d’exécution et calepinage du lot pierre massive.

Mission structure : Coordination études/travaux et réalisation du calepin 3D des murs en pierre massive d’une ludomédiathèque à Herblay-sur-Seine. KAIRN assure sur ce chantier le rôle de direction technique pour le compte du poseur de pierre PHILIPPE D’ART et exécute également l’étude de l’appareillage (calepins, plan de débit, suivi des commandes, etc).

Maîtrise d’ouvrage : Ville d’Herblay-sur-Seine

Maîtrise d’œuvre : Atelier WOA

Façade pierre : Philippe d’Art

Phase : Travaux

Projet livré en 2023

Réaménagement d’une maison, Paris, Maîtrise d’Œuvre complète

Projet :  Réaménagement du rez-de-chaussée d’une maison en R+1 avec combles et cave:

  • Dépose des cloisons ;
  • Reprise en sous œuvre avec renforts métalliques ;
  • Déplacement de la cheminée et de son conduit ;
  • Ouverture dans le plancher bas pour passage de gaines ;
  • Ouverture dans le mur entre l’entrée et la future cuisine.

Réaménagement des combles:

  • à voir

Mission structure : Mission MOE complète sur les études structure

Mission architecte : Conception de la cuisine

Maîtrise d’ouvrage : Particuliers

Phase : Livré

Année : 2021

Expérimentation scientifique avec Engie, Paris La Défense, Maîtrise d’Œuvre complète et Études d’Exécution

previous arrow
Abri livré
Abri sans bardage
Ilot frais à gauche (conception SETEC IDEAS) Abri à droite (conception KAIRN)
KAIRN-A Axonométrie de l’ossature bois
KAIRN-A Axonométrie Eclatee
next arrow


 Îlot frais à Paris La Défense : expérimentation scientifique de refroidissement de l’air sans création de chaleur

Projet : Engie Lab Crygen a développé une solution expérimentale de refroidissement grâce à des panneaux échangeant directement par rayonnement avec la voute céleste. Afin de tester et de faire connaitre ce dispositif, Engie a souhaité concevoir un dispositif éphémère et réutilisable, installable dans l’espace public. Ce dispositif comprend deux parties :

  • Un système d’ombrière avec banc intégré, que Engie possédait déjà.
  • Un bloc technique comprenant 30m² de panneaux et divers équipements dont certains assez volumineux.

Mission Kairn

La mission de KAIRN était triple. Tout d’abord, dans le cadre de l’expérimentation à la Défense, il fallait choisir l’emplacement des différents équipements dans l’espace mis à disposition, en prenant en compte les flux de piétons et les vues créées par ces objets lors du cheminement sur le parvis de la défense. Ensuite, il fallait vérifier que l’ensemble des éléments de la dalle de la défense pouvait supporter sans désordres le poids des équipements. Pour finir, il fallait concevoir le bloc technique à partir d’une page blanche.

La proposition de KAIRN permet de concilier le volume important nécessaire au bloc technique avec le besoin que celui-ci n’éclipse pas l’ombrière dans la composition créée par cet ensemble. En effet, le public doit être attiré par l’ombrière et être tenté d’aller s’y asseoir, afin de bénéficier du froid qui en émane. Les équipements les plus haut ont donc été placés à l’opposé de l’ombrière, puis les 30m² de panneaux ont été disposés en pente douce en direction de l’ombrière, afin d’être visibles depuis cette dernière, et que l’usager comprenne le lien entre les deux objets. Un bardage en mélèze simple, rappelant celui de l’ombrière, a été placé autour du bloc technique, de manière là encore à créer une unité sans que les objets n’entrent en concurrence.

L’ensemble des études du bloc technique, de la conception à l’exécution en passant par le phasage, a été pris en charge par KAIRN.

Maîtrise d’ouvrage : ENGIE Solutions

Charpente bois : Barcque Charpente

Projet livré en 2021
